Estudo de caso industrial: modernização de misturador de fitas helicoidais horizontal sanitário de 4,000L para fabricante de masterbatch de cor — limpeza a seco reduzida de 95 para 18 minutos e tamanho do lote de pré-mistura elevado para 2.5 t.
Este estudo de caso industrial documenta um projeto independente de melhoria de processo entregue a um fabricante de masterbatch de cor voltado à exportação, no sul da China. Produzindo masterbatches de branco de alta opacidade, negro de fumo e cores personalizadas vibrantes para processadores de filme soprado, a planta enfrentava paradas severas e alto custo de mão de obra durante as trocas de cor. Os operadores gastavam de 90 a 120 minutos raspando e esfregando manualmente misturadores térmicos de alta velocidade entre rodadas de cores contrastantes (por exemplo, de azul ftalocianina profundo ou negro de fumo para branco óptico), perdendo mais de 18 horas de operação por semana. Como o maior vaso de pré-mistura da unidade era um misturador térmico vertical de alta velocidade de 500 litros, uma mistura ficava limitada a cerca de 600 kg, de modo que a tonelagem diária exigida pela composição consumia aproximadamente quatro vezes mais misturas — e quatro vezes mais limpezas — do que consome hoje. A aglomeração fina de pigmento causava ocasionalmente defeitos de pinhole nos filmes soprados de 15 mícron a jusante (Filter Pressure Value FPV > 2.8 bar/g).
Para reduzir drasticamente o tempo de parada na troca, evitar a contaminação de pigmento entre lotes e diminuir o número de misturas por tonelagem, nossa equipe projetou e instalou um sistema de misturador de fitas helicoidais horizontal (ribbon mixer), de grau sanitário, com 4,000 litros: um tanque de 6,000 litros com volume útil de 4,000 litros — cerca de 2.5 t de pré-mistura de masterbatch por batelada, com densidade aparente próxima de 0.63 kg/L — acionado por um eixo de 30 kW com fitas helicoidais duplas em contracorrente, superfícies internas em SUS304 com polimento espelhado (Ra ≤ 0.4 µm), selos de eixo com purga de ar, comporta de descarga pneumática de perfil inferior em todo o comprimento, sopro interno por pulso de ar com 12 bicos e estação de abastecimento de big bags FIBC à prova de pó, com filtro de cartucho de jato pulsante, em substituição ao despejo de sacos de 25 kg. A ação suave e convectiva das fitas fluidiza a pré-mistura sem superaquecimento por atrito, de modo que a batelada se mantém fluida e o tanque se limpa na descarga. Os resultados do comissionamento demonstraram que a mistura da batelada atingiu a dispersão de pigmento pretendida em 7 minutos, reduziu o tempo de limpeza a seco com um único operador de 95 minutos para 18 minutos, elevou o tamanho da mistura de cerca de 600 kg para 2,500 kg, de modo que a mesma tonelagem agora exige um quarto das misturas e um quarto das limpezas, e melhorou o FPV do filme soprado a jusante para < 0.85 bar/g, com zero defeitos por contaminação cruzada em mais de 100 bateladas de produção.
Evidência
Aqui só é mostrado material que o cliente autorizou para publicação.
A situação
Um projeto é lido a partir das condições com que começou — o perfil, os antecedentes e as restrições são do cliente, e o resultado só tem significado ao lado delas.
Reduzir a limpeza manual de troca de cor entre bateladas de cores contrastantes para menos de 25 minutos com um único operador, eliminar pontos fora de cor e contaminação por pigmento no filme a jusante, obter desaglomeração de pigmento superior, resultando em FPV de filme soprado < 1.0 bar/g, e elevar o tamanho da batelada de pré-mistura o suficiente para que a tonelagem exigida por um turno consuma uma pequena fração das misturas e limpezas necessárias hoje.
Produtor de masterbatch de cor e aditivos funcionais voltado à exportação, no sul da China, que opera quatro linhas de composição de dupla rosca com capacidade anual de 12,000 toneladas de masterbatches de alta opacidade para filme soprado.
Na fabricação de masterbatch de cor sob medida, prazos curtos de atendimento ao cliente e lotes pequenos exigem trocas de fórmula ágeis. Limpezas de misturador ineficientes desperdiçam centenas de horas produtivas de extrusão por ano e criam risco severo de pontos de carbono fora de cor ou de contaminação por pigmento na extrusão de filme.
A planta utilizava anteriormente misturadores térmicos verticais convencionais de alta velocidade para pré-misturar pigmentos e cera PE/PP. As altas velocidades de ponta geravam calor por atrito que amolecia as ceras veiculares, fazendo o pigmento aderir às paredes do vaso e sob as pás inferiores do agitador. A limpeza exigia dois operadores com raspadores de cobre, panos com solvente e mangueiras de vácuo por até duas horas a cada troca de cor. O maior vaso de pré-mistura da unidade era um misturador térmico vertical de 500 litros, que limitava uma mistura a cerca de 600 kg e obrigava os compostadores a rodar várias misturas — e, portanto, várias limpezas — por turno.
O misturador precisava ser limpo a seco, sem lavagem com água, pois líquido residual destruiria a tolerância à umidade dos masterbatches de poliolefina para filme a jusante. Com 4,000 litros, a unidade carregada pesa cerca de 5.5 t (2.5 t de batelada mais o tanque e a estrutura do acionamento), peso que o mezanino existente não podia suportar, e a área de piso disponível ao lado da linha de dupla rosca nº 2 permitia uma pegada de aproximadamente 4.2 m por 1.7 m, sem cobertura de ponte rolante.
Entrega
O escopo abaixo é o que este projeto recebeu efetivamente; a configuração registrada é a acordada para esta entrega, e não uma ficha atual do produto.

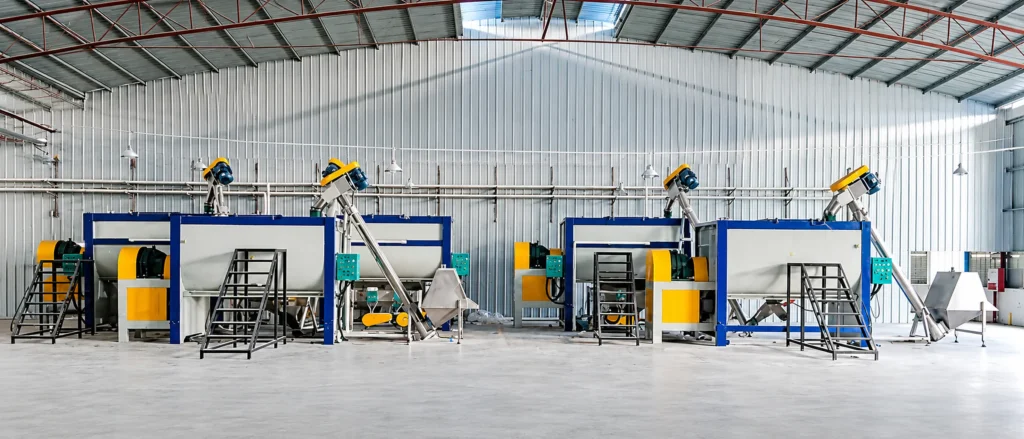

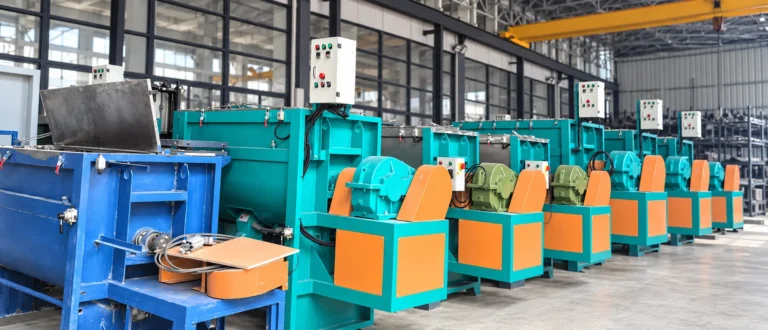

Projetamos e modernizamos um misturador de fitas helicoidais horizontal sanitário HRM-4000: volume útil de 4,000 L (tanque de 6,000 L) -> superfícies de contato em SUS304 com polimento espelhado -> agitador de fitas helicoidais duplas em contracorrente sobre eixo de 30 kW -> comporta de descarga pneumática de perfil inferior em todo o comprimento -> sistema automatizado de sopro por pulso de ar com 12 pontos -> estação de abastecimento de big bags FIBC à prova de pó com filtro de cartucho de jato pulsante integrado -> transportador helicoidal de descarga dedicado alimentando o silo de alimentação da extrusora de dupla rosca.
Optamos por um misturador de fitas helicoidais horizontal em vez de misturadores verticais de alta velocidade porque sua ação de dobramento suave e convectiva impede que a cera veicular amoleça e adira às paredes, permitindo limpeza a seco rápida sem panos com solvente nem aquecimento. Escolhemos o tamanho de 4,000 litros em vez de uma bateria de unidades menores porque a mesma tonelagem passa a exigir cerca de um quarto das misturas: o trabalho de limpeza cai de quatro vezes para uma vez por ciclo, o tanque ocupa uma posição de piso em vez de quatro, e o custo por litro de volume útil é menor do que o de quatro vasos de 1,000 litros com a mesma capacidade total.
Configurado com polimento espelhado sanitário (Ra ≤ 0.4 µm) nas paredes do tanque e nas fitas helicoidais, complementado por um selo de gaxeta segmentado de desmontagem rápida que permite inspecionar a gaxeta em 5 minutos sem desmontar os mancais. O tanque de 6,000 litros é dividido em duas seções parafusadas em flanges usinados para transporte rodoviário e realinhado em campo, e o acionamento de 30 kW recebe partida suave por inversor de frequência para evitar pico de corrente no quadro de distribuição existente da planta.
Unidade central de pré-mistura suave que fluidiza grânulos de polímero virgem, pós de pigmento e dispersantes de cera sem fusão por atrito, a 2.5 t por batelada.
Tanque enviado em duas seções parafusadas e realinhado em campo; selos de eixo labirínticos divididos com purga de ar e tampas de inspeção de abertura total com molas a gás.
Elimina zonas mortas sob o tanque do misturador e descarrega 99.5% de uma batelada de 2.5 t em menos de 40 segundos.
Intertravada com chaves de fim de curso de segurança e luva de transição à prova de pó para o transportador de descarga.
Sopra o pó residual de pigmento dos braços mais longos das fitas e das paredes do tanque de 6,000 L diretamente para a calha de descarga.
Ciclo automático de sopro a seco de 120 segundos pré-programado no painel do operador.
Içamento, remontagem do tanque, alinhamento ao transportador de descarga, validação da troca de cor e certificação dos operadores no ciclo de batelada maior.
A entrega incluiu kit de swab para validação da limpeza e um SOP revisado de carregamento de batelada de 2.5 t.
Verificação
Testado em fábrica
Folga radial interna entre fitas e tanque verificada em todas as hélices em 3.0 mm ± 0.5 mm ao longo de todo o comprimento do tanque de 6,000 litros; balanceamento dinâmico das fitas confirmado com zero vibração do tanque na rotação plena do eixo de 30 kW; selos com purga de ar testados à pressão de 0.3 MPa de ar de alimentação; flanges parafusadas do tanque verificadas quanto a vazamentos após a remontagem. Uma batelada de teste de 2,000 kg de resina PE com 30% de TiO2 foi processada para confirmar o padrão de circulação e a descarga em 40 segundos.
Enviado
Embarcado em três engradados: o tanque em duas seções parafusadas e, separadamente, o acionamento, o eixo de fitas pré-balanceado e o conjunto da comporta de descarga, com embalagem em filme barreira resistente à umidade, em um contêiner open-top de 40 pés (cerca de 5.8 t no total).

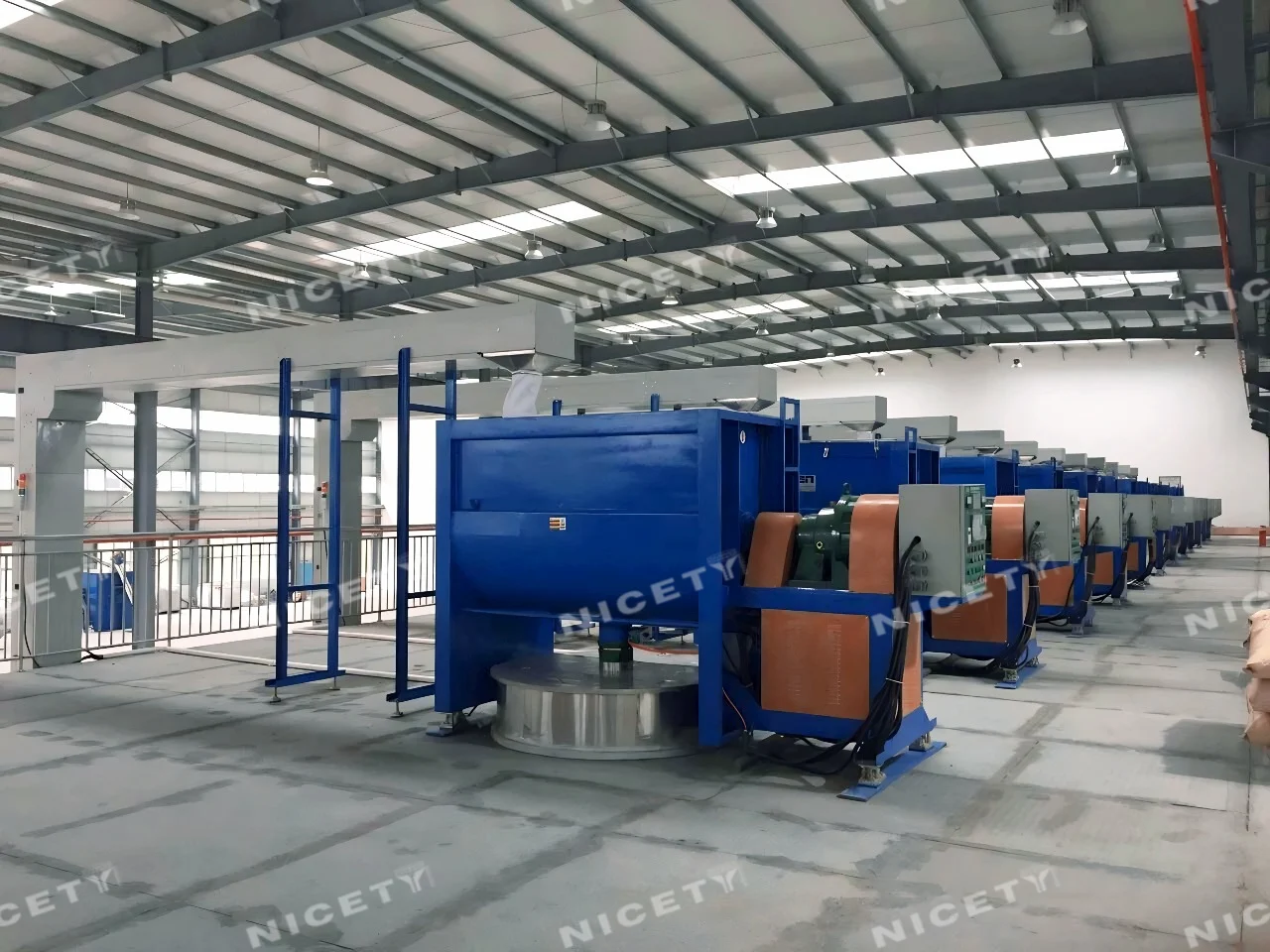

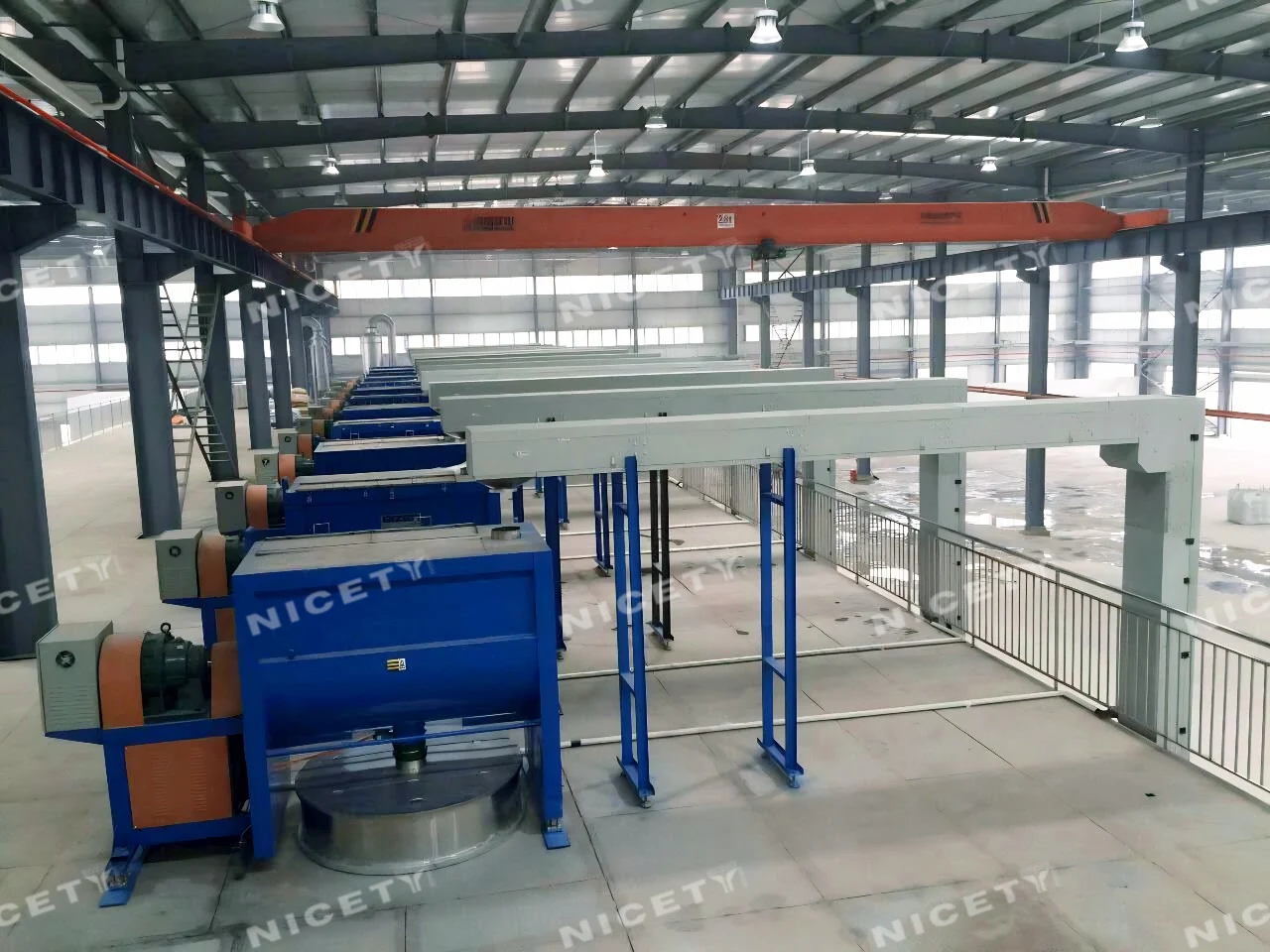

Instalado
O mezanino existente não suportava o peso carregado, então a unidade foi instalada no nível do piso ao lado da linha de extrusão de dupla rosca nº 2 e conectada ao seu silo de alimentação por um transportador helicoidal de descarga dedicado. Um guindaste móvel de 25 t içou as seções do tanque pela escotilha do telhado; a montagem, o torque das flanges, o alinhamento a laser do eixo de fitas e a ligação elétrica foram concluídos em três dias durante a manutenção de fim de semana.
Comissionado
Comissionado em cinco trocas de cor contrastantes na batelada plena de 2.5 t: preto -> branco, verde -> vermelho translúcido e amarelo -> base natural. Os protocolos de limpeza foram cronometrados com cronômetro industrial, e testes de swab de resíduo de pigmento confirmaram zero contaminação cruzada entre cores. A uniformidade da mistura foi verificada por amostragem em três pontos do tanque após 7 minutos de mistura.
Em funcionamento Verificado
Em operação contínua há mais de 10 meses em dois turnos. O misturador realiza cerca de 20 bateladas de 2.5 t por turno, e os operadores executam de 3 a 4 transições de receita de cor por dia, cerca de 16 por semana, cada uma com o protocolo automatizado de sopro de ar e limpeza rápida, em vez dos raspadores e panos com solvente anteriores.
Resultados
Cada resultado indica a sua evidência. Um valor sem o método e as condições que o sustentam não seria um resultado digno de citação.
95 18
minutos
O tempo total de limpeza entre bateladas de cores muito contrastantes caiu de 95 minutos para 18 minutos no tanque maior de 4,000 L, recuperando cerca de 20 horas de tempo produtivo de extrusão por semana em 16 trocas de cor.
Evidência Registro de comissionamento
Registro de estudo de tempos e movimentos de trabalho padrão assinado pelo supervisor de turno.
2.85 0.78
bar/g
O valor de pressão de filtração (FPV) do masterbatch a jusante caiu de 2,85 bar/g para 0,78 bar/g, eliminando géis por aglomeração de pigmento e furos na bolha do filme.
Evidência Confirmação do cliente
Certificados de ensaio laboratorial de FPV (Filter Pressure Value).
O acabamento interno polido espelhado e a porta de descarga com raio contínuo eliminaram por completo os cantos mortos, alcançando zero rejeições por contaminação de cor em mais de 100 lotes de produção com o novo tamanho de batelada de 2,5 t.
Evidência Confirmação do cliente
Relatório de inspeção de produto acabado do cliente.
600 2500
kg
O tamanho da batelada de pré-mistura subiu de cerca de 600 kg no antigo misturador vertical de 500 L para 2.500 kg na cuba de 4.000 L, de modo que o volume por turno agora exige aproximadamente um quarto das misturas e, portanto, um quarto das limpezas.
Evidência Registro de comissionamento
Fichas de registro de batelada do diário de pré-mistura do cliente.
Detalhes
Projetamos e modernizamos um misturador de fitas helicoidais horizontal sanitário HRM-4000: volume útil de 4,000 L (tanque de 6,000 L) -> superfícies de contato em SUS304 com polimento espelhado -> agitador de fitas helicoidais duplas em contracorrente sobre eixo de 30 kW -> comporta de descarga pneumática de perfil inferior em todo o comprimento -> sistema automatizado de sopro por pulso de ar com 12 pontos -> estação de abastecimento de big bags FIBC à prova de pó com filtro de cartucho de jato pulsante integrado -> transportador helicoidal de descarga dedicado alimentando o silo de alimentação da extrusora de dupla rosca.
