Aplicação
Perfil de homogeneização a granel para plantas de compounding: carregamento pneumático, mistura em silo vertical de várias toneladas e ensaque automatizado em big bags FIBC.
Este perfil de aplicação industrial descreve a arquitetura de transporte pneumático a granel de várias toneladas, mistura cíclica por hélice vertical e ensaque automatizado com células de carga, projetada especificamente para plantas comerciais de compounding de plásticos, compounders de resina por contrato (toll compounding) e produtores de masterbatch de alto volume.
Instalações de compounding e toll processing em larga escala enfrentam auditorias severas de consistência de lote por parte de conversores das áreas automotiva, de eletrodomésticos e eletrônica: durante longas campanhas de extrusão em vários turnos (produzindo de 5 a 50 toneladas por pedido), pequenas derivações de lote de matéria-prima, oscilações de temperatura e variações dos dosadores por rosca causam deriva perceptível do índice de fluidez (MFI de 5%–15%), pequenos desvios de Delta E de cor e flutuações de densidade entre paletes. Ensacar grânulos diretamente da bica da extrusora leva à rejeição do cliente quando os moldadores por injeção passam a ter variações súbitas de peso da peça, rebarbas ou rechupes. Além disso, compounders por contrato que processam lotes de PCR/PIR reciclado precisam homogeneizar matérias-primas de origens distintas para estabelecer propriedades de fundido uniformes. Esta aplicação integra carregamento a granel em nível de piso, transporte automático a vácuo/por rosca, misturadores-silo verticais reforçados em aço inoxidável (volume útil de 5 m³ a 30 m³), ventilação superior com filtro de jato de pulso e ensaque a granel (FIBC) com células de carga de precisão, garantindo coeficiente de variação (CV) de MFI em todo o lote ≤ 1,5% e consistência de entrega impecável.
Fotos
Fotos do tipo de cenário autorizadas para publicação; as imagens de um projeto concreto figuram no seu registro de projeto.
O cenário
Plantas comerciais de compounding de alto volume, processadores de resina por contrato, centrais de reciclagem de polímeros e fabricantes de masterbatch que produzem grandes lotes uniformes de produção.
Grânulos plásticos compostos, homogeneizados e sem pó, embalados em big bags de 1.000 kg (FIBC) ou sacos de 25 kg paletizados, totalmente certificados para moldagem por injeção automotiva, extrusão de tubos e blown film de precisão.
Equalizar as variações de índice de fluidez (MFI), densidade e cor entre lotes de vários turnos de produção, entregando bateladas 100% homogêneas com ensaque a granel automatizado e sem mão de obra.
Processo
O fluxo é a forma habitual do cenário; as máquinas de cada passo são escolhidas por projeto — ver as soluções abaixo.
Alimentação e transferência de material

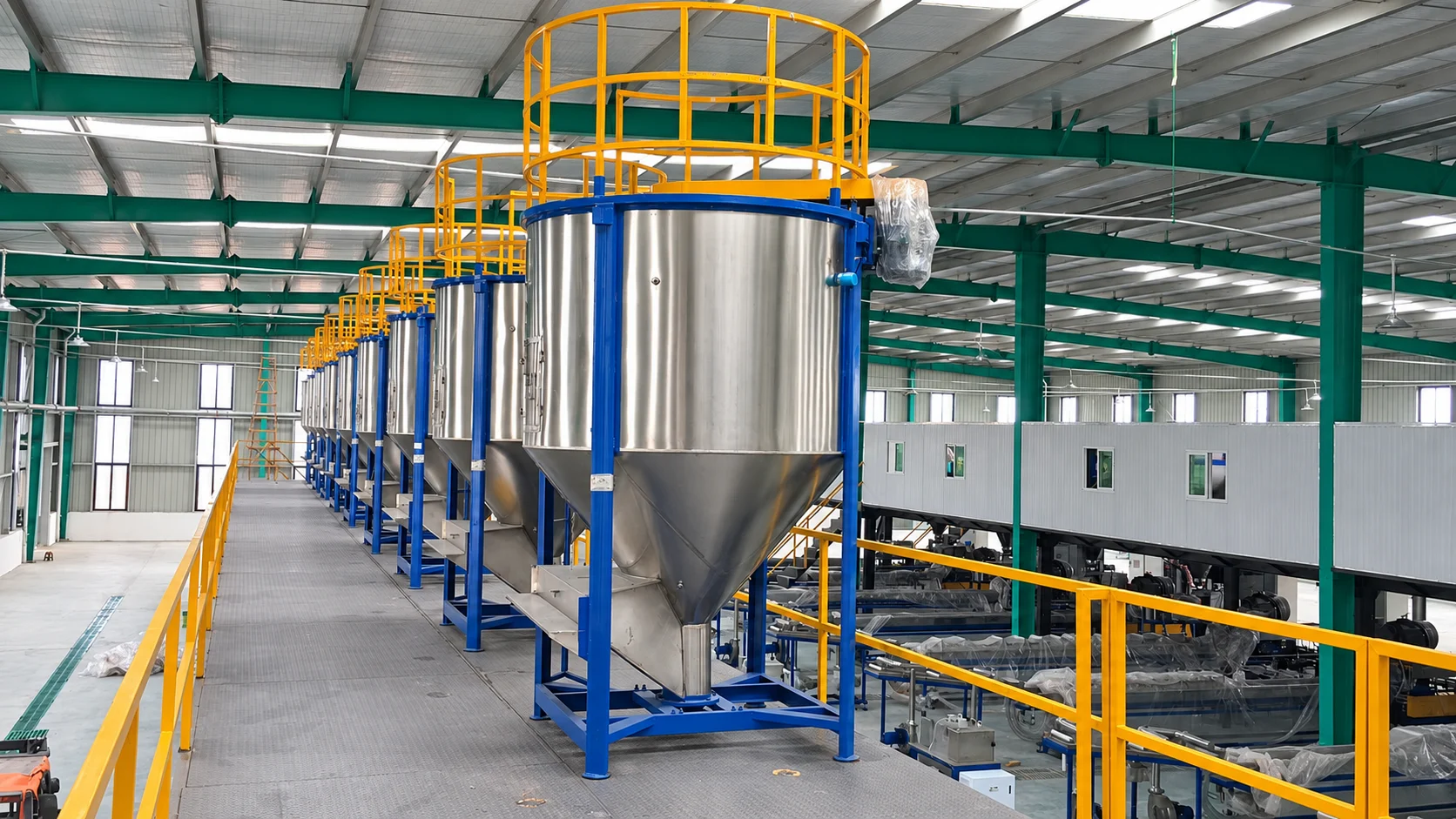

Transfere os grânulos de vários pulmões de descarga de extrusoras ou silos de despejo de sacos para o misturador-silo vertical por transporte a vácuo ou por rosca.
Mistura

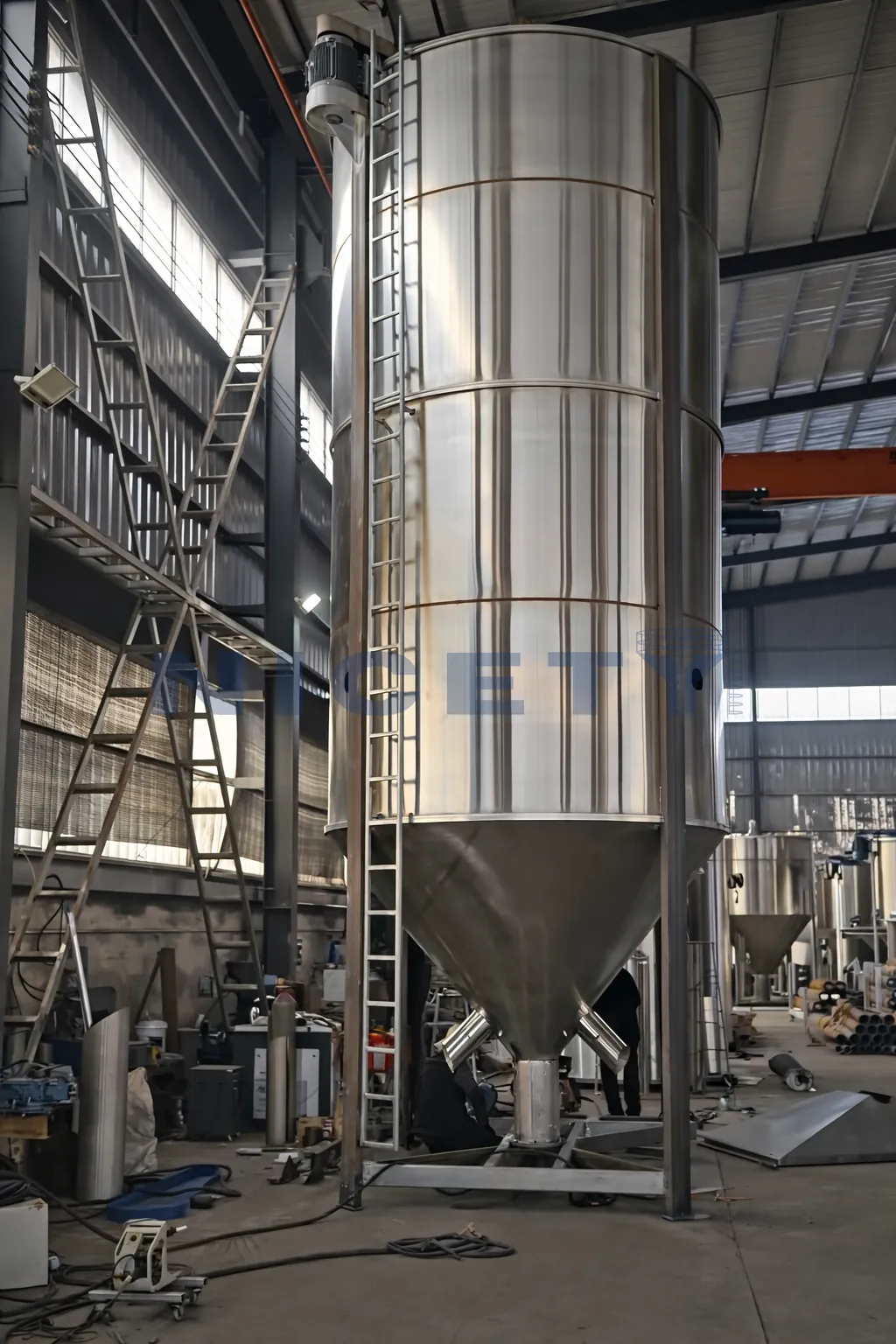

A hélice vertical central retira os grânulos do cone inferior, elevando-os e espalhando-os 360° sobre a superfície superior para renovação cíclica contínua.
Alimentação e transferência de material
O filtro de cartucho integrado no topo ventila o ar deslocado e devolve por pulso os finos retidos à mistura, garantindo um ambiente de fábrica limpo.
Armazenagem e ensacamento

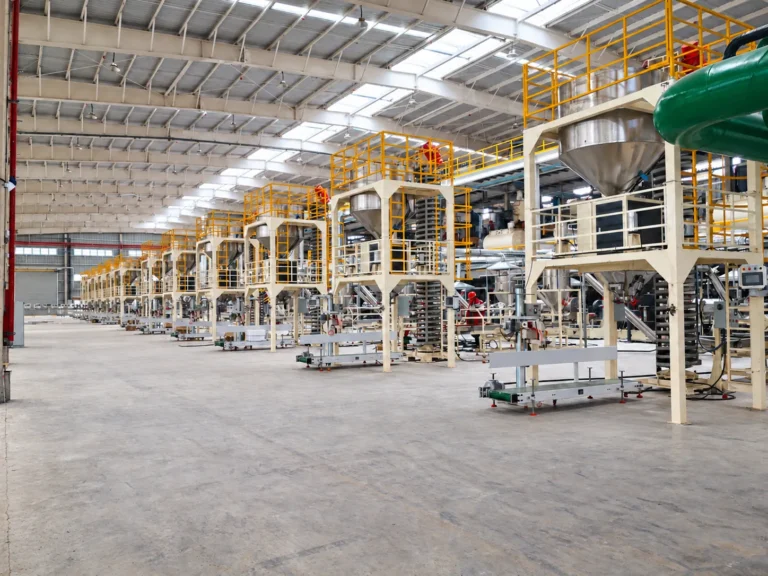

Uma comporta deslizante no fundo contornado descarrega os grânulos homogeneizados diretamente em uma estação automatizada de ensaque em big bags com células de carga.
Para onde ir a seguir
Aqui só são listadas as nossas próprias soluções e máquinas. Uma linha completa pode também precisar de equipamentos que não fabricamos — isso é especificado por projeto.
Solução
Sistema de homogeneização por batelada e nivelamento de lotes de alta capacidade para resina virgem, compostos modificados e plásticos reciclados, eliminando variações de MFI,…
Solução
Sistema integrado de resfriamento contínuo de fios, corte de precisão, classificação por peneira e ensacamento automatizado para linhas de compounding de plásticos de engenharia.
Equipamento

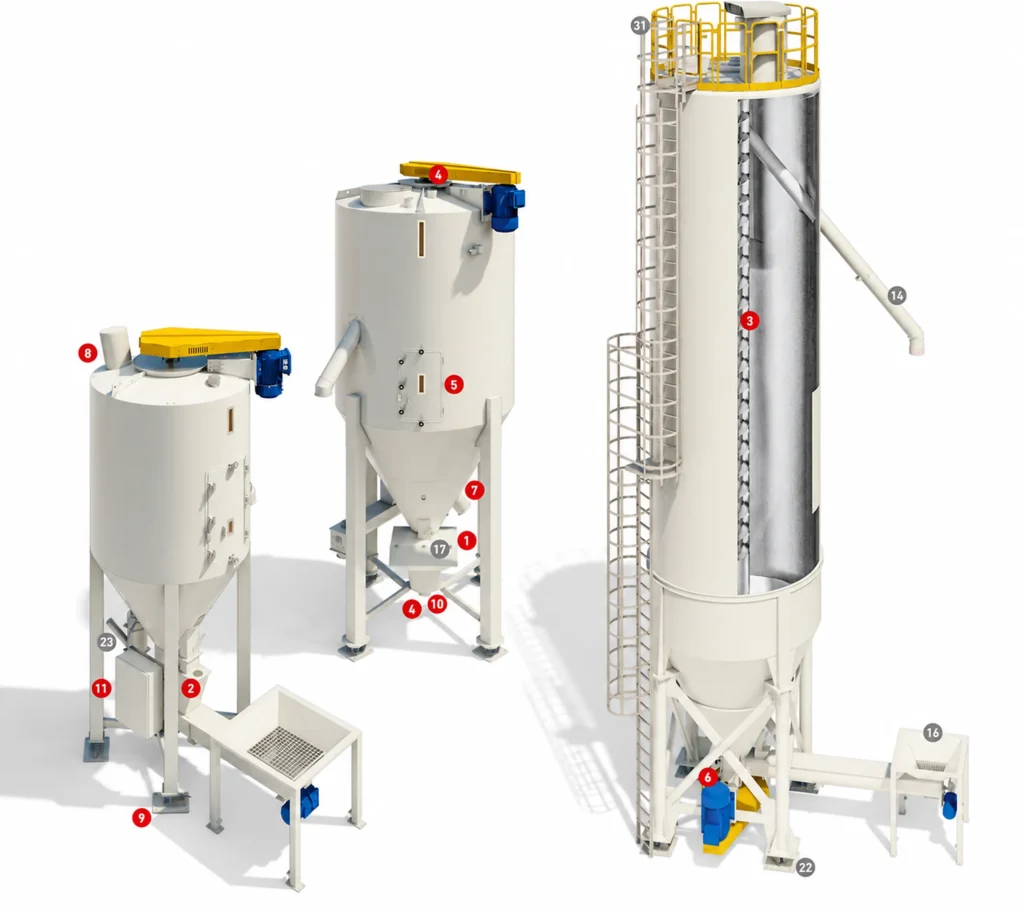

Misturador por batelada de rosca vertical para mistura de grande capacidade, homogeneização por batelada e mistura de cor de granulados plásticos, flocos de material…
Equipamento

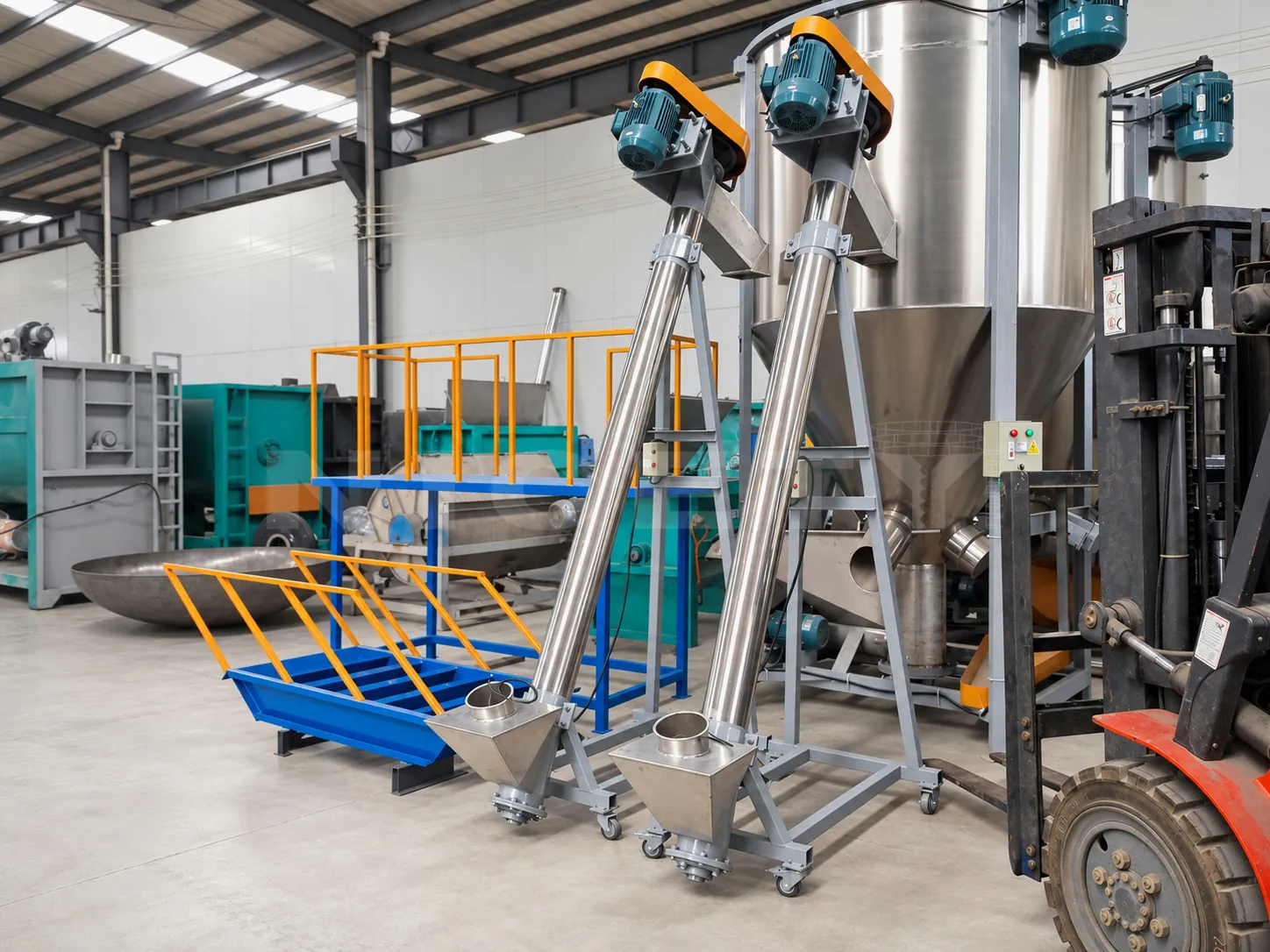

Transportador helicoidal mecânico e elevador de rosca à prova de poeira para transferência horizontal e inclinada de grânulos plásticos, flocos de moagem, pós e…
Equipamento
Carregador de tremonha a vácuo pneumático de pressão negativa automatizado para a transferência em circuito fechado e sem pó de granulados de plástico, flocos…
Equipamento
Peneira vibratória linear industrial para linhas de peletização de plásticos, com classificação multifração contínua para reter aglomerados e eliminar finos e pó.
Material
As propriedades aqui indicadas são as que determinam as questões sobre o equipamento — são confirmadas por projeto, a partir de amostras quando é relevante.

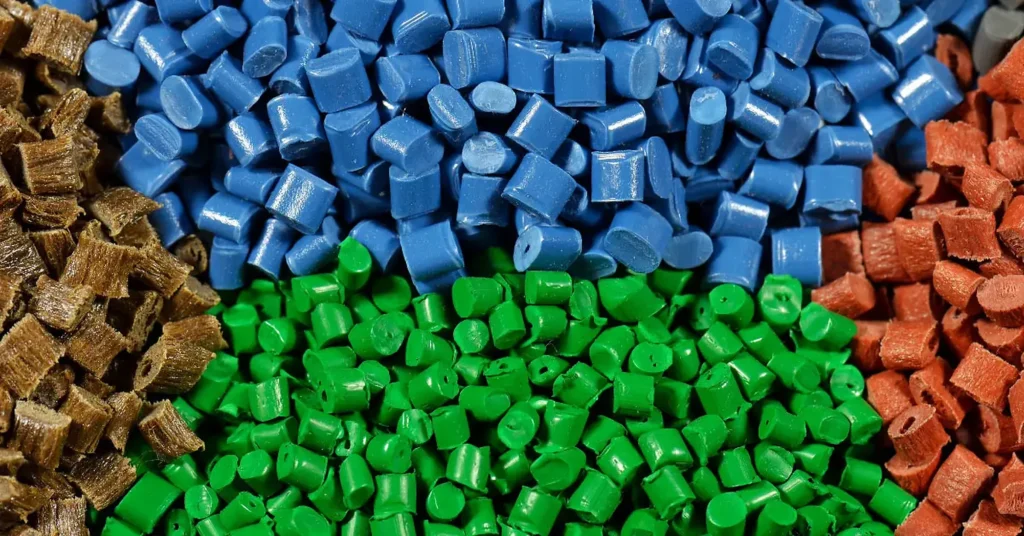

Grânulos de polímeros termoplásticos sólidos, masterbatches e moagem limpa: PP, PE, HDPE, ABS, PS, PC, PA66 e compostos com cargas. Densidade aparente 0,45–0,75 kg/L; tamanho de partícula Ø2,5–4,5 mm; secos e de livre escoamento.
Requisitos
1. Recirculação vertical rápida: a hélice central reforçada com filetes eleva o material do fundo em alta velocidade linear, descarregando-o sobre um cone de dispersão rotativo de 360° no topo que distribui os grânulos uniformemente por todo o perímetro do vaso, alcançando 4 a 6 renovações completas de volume por ciclo.
2. Manuseio suave e antiatrito: rotação da hélice otimizada (tipicamente 180–300 rpm) para evitar aquecimento por atrito (< 3 °C de elevação) e eliminar peleamento de grânulos, “angel hair” ou geração de pó.
3. Respiração superior e ventilação de pó por jato de pulso: a boca flangeada de extração de pó no topo, com cartuchos de filtro de contralavagem por pulso automático, equilibra a pressão interna durante o carregamento rápido e evita emissões fugitivas de pó na planta.
4. Descarga limpa e completa: ângulo acentuado do cone inferior (60°–70°) e comporta pneumática garantem descarga rápida e completa com resíduo morto desprezível (< 0,05%).
Uniformidade de MFI no lote: amostragem estratificada no núcleo, no topo e no fundo de uma batelada de 10 toneladas atinge coeficiente de variação (CV) de MFI ≤ 1,5%.
Delta E* de cor: diferença de cor espectrofotométrica Delta E* < 0,40 entre quaisquer dois sacos amostrados no lote.
Precisão de pesagem: precisão do enchimento automatizado de big bag dentro de ±0,1% do peso alvo (±1,0 kg por saco de 1.000 kg).
Seleção
São as questões em que se baseia um orçamento — respondê-las desde o início encurta a primeira rodada.
Adequação
Os limites fazem parte do cenário: evitam que se orçamente um equipamento para um caso que não pode servir.
Melhor aplicação para plantas comerciais de compounding de plásticos, compounders por contrato e produtores de masterbatch de alto volume que entregam de 5 a 50 toneladas por campanha de produção, onde clientes automotivos, médicos ou de eletrodomésticos de primeiro nível exigem consistência rigorosa de MFI, colorimetria e propriedades mecânicas entre lotes.
Requer avaliação ao homogeneizar pós ultrafinos (< 100 mesh) com alta coesividade ou características de fluidização, casos em que são necessários colchões de ar fluidizante ou agitadores de fitas/pás específicos em vez de hélices verticais de elevação.
Não indicado para resinas líquidas de viscosidade ultrabaixa, lamas úmidas ou materiais pastosos e aderentes que exigem dispersores dinâmicos de cisalhamento específicos.
Variantes
Uma variante só é documentada quando o processo e a decisão diferem efetivamente.
Grânulos de resina virgem compostos (PP, PE, ABS, PC, PA) produzidos ao longo de vários turnos de extrusão de 8 horas para moldadores automotivos de primeiro nível.
Transferência pneumática em fase diluída direta de vários silos-pulmão de extrusora para um único misturador-silo vertical central de 15–25 m³, com circulação cíclica de 15 minutos.
Coeficiente de variação (CV) de MFI em todo o lote ≤ 1,5% e Delta E* de cor < 0,30 em todo o embarque de 10 a 20 toneladas.
Flocos ou grânulos de moagem de plástico reciclado pós-consumo/pós-industrial (PCR/PIR HDPE, PP, ABS) com densidades e índices de fluidez divergentes entre lotes de origem.
Utiliza silo de despejo em nível de piso e transportador helicoidal inclinado reforçado para carregamento rápido de big bags de 1 tonelada.
Lotes de resina reciclada composta padronizados, com viscosidade estabilizada, evitando flutuações de pressão de injeção na moldagem a jusante.
